隨著城市化發展不斷加快，社會形勢日益復雜，城市治安面臨嚴峻的考驗;為進一步打擊違法犯罪活動，維護社會穩定，公安系統需要通過多種高科技手段提升執法效率。為了提高執法公信力，有效的保護執法人員人身安全，對犯罪形成強有力的威懾性，公安執法部門對執法、搶修車輛的運行狀況和公務人員的外出執勤情況進行監督，使執法車輛功能發揮大作用。

第一章 執法、搶修車載視頻綜合管理平臺介紹

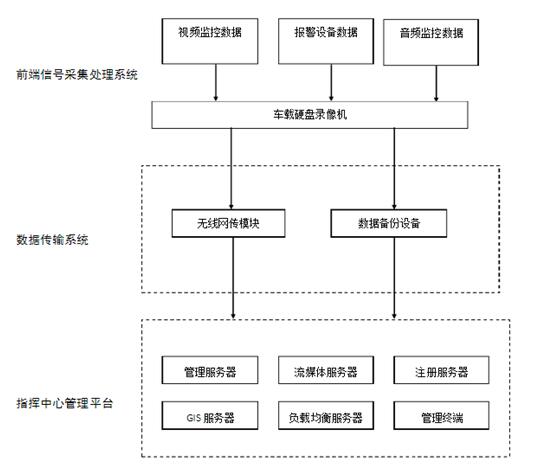

執法、搶修車載視頻綜合管理平臺主要包括三部分：前端信號采集處理系統、數據傳輸系統、指揮中心數據管理系統。

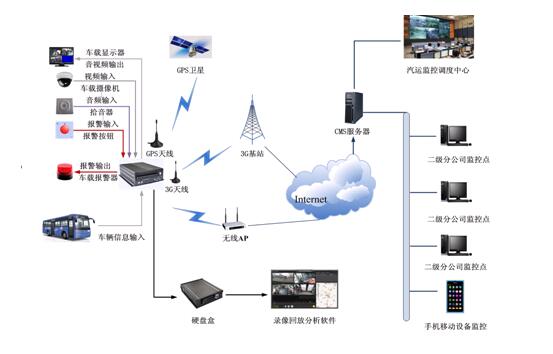

第二章 系統架構圖

系統組成
執法、搶修車載視頻綜合管理平臺主要包括以下部分：
前端視頻采集
通信傳輸
服務器中心控制端
用戶移動終端

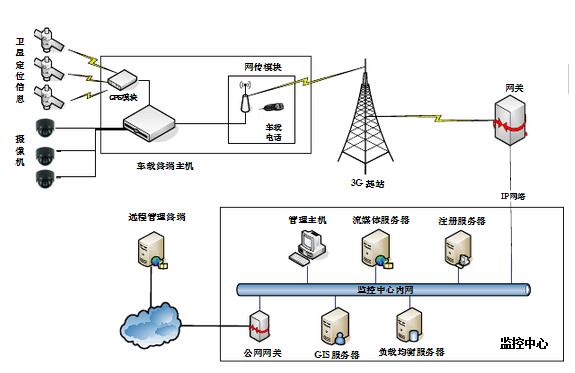

實現方法架構圖

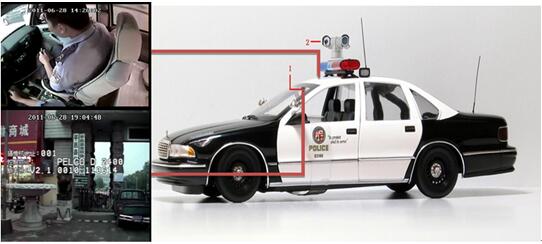

系統界面：
用戶可以選擇監控?cái)z像頭，查看視頻錄像。

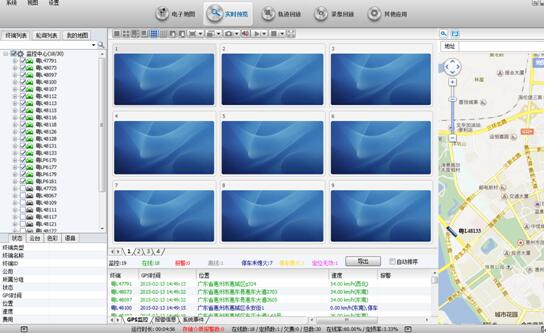

系統主界面：

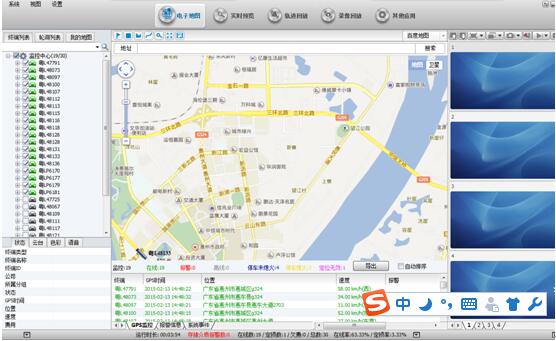

電子地圖
電子地圖追蹤執法、搶修車的位置并可看到車上的視頻。

第三章 系統功能

執法、搶修車載視頻管理平臺要求使用維護方便、設備先進、操作簡單可靠、易于擴充、且具有聯網遠程監控功能;能完全滿足對圖像質量、線路傳輸、圖像處理、信號控制、用戶控制等方面的要求。
中心管理：支持用戶分級別管理，不同級別的用戶有不同的操作權限，滿足統一管理的需求。對前端攝像頭、后端各種服務器進行集中配置管理、實現對系統的集中和分散管理、提供完善的日志管理。
本地視頻監控：用戶通過客戶端查看硬盤錄像機DVR和車載硬盤錄像機MDVR上的視頻。
遠程視頻監控：用戶通過客戶端、手機、PAD查看視頻錄像和其它信息。用戶只需要上網即可。
GPS位置定位：查看車輛位置信息，將在地圖上顯示車輛的位置、行駛狀態、還有里程、車速、司機、車牌號、報警情況等。
報警聯動功能：在監控點上安裝一些報警裝置，當發生報警的時候，啟動報警錄像，并提升報警信息。固定點報警支持：移動偵測、門磁報警等。
移動車上的報警類型有：緊急按鈕報警，視頻無信號報警，非法開門報警，硬盤錯誤報警，超速/低速報警，移動偵測報警，停車時間過長報警，溫度報警，GPS信號丟失報警，進入電子圍欄報警，出電子圍欄報警，電子圍欄內超速報警，電子圍欄內低速報警，電子圍欄內停車報警，電子圍欄外超速報警，電子圍欄外低速報警，電子圍欄外停車報警，剎車報警，左轉報警，右轉報警，前門報警，后門報警。
軌跡回放：回放車輛的行駛軌跡。
電子圍欄：設置車輛圍欄報警功能。
語音對講：中心和車輛司機進行雙向?qū)?、控制中心?duì)所有車輛進行廣播。
3G流量統計：用戶可以預先設置好3G流量計劃，比如限制日流量、月流量，也可以從流量統計上查看流量的使用情況。
圖像清晰：遠程在線視頻流暢。采用自主研發的圖像壓縮算法及圖像傳輸方式，圖像傳輸幀率范圍 1-25 幀/秒;每小時錄像的文件大小僅為10-100M
用戶體驗良好：軟件用戶體驗良好、使用簡單、維護簡單
豐富報表：各種數據報表，滿足用戶統計和導出與打印

第四章 項目系統組成

執法、搶修車載視頻監控管理系統采用H.264數字視頻編碼技術，將多媒體視頻技術、計算機網絡技術、工業控制技術有機地結合起來。網絡適用性和互通性強，可實現遠程視頻存儲。另外該系統不但操作界面友好，簡單、直觀，而且兼容性好、擴張性強。
系統由車載終端、無線傳輸、監控中心三大模塊組成。

1.車載終端

執法、搶修車載終端系統由車載錄像機、攝像機、報警模塊、無線模塊和GPS模塊組成。攝像機負責采集視頻數據、拾音器負責采集音頻信息，并由車載DVR進行編碼處理，把編碼后的數據和GPS模塊接收的地理信息通過無線模塊傳送到遠程指揮調度中心。

2.無線傳輸

目前無線網絡分為3G網絡、4G網絡和WIFI網絡三種。
3G網絡由運營商建設，其中聯通和電信的網絡帶寬高，覆蓋范圍廣，傳輸速度快。
4G網絡帶寬較高，傳輸效果好，但目前國內3大運營商4G信號覆蓋范圍有限，且費用比較高。
WIFI網絡由使用方自建，具有帶寬高，費用低的優點，但目前覆蓋范圍通常非常小，高速移動傳輸效果差。

3.監控中心

監控中心由顯示系統、存儲系統以及平臺軟件組成。
顯示系統：主要完成實時圖像的瀏覽，報警圖像的彈出，電子地圖的顯示。
存儲系統：主要完成視頻的下載存儲，報警抓拍的圖片存儲等功能;
平臺軟件：整個系統的核心，在平臺上會完成整個系統功能的呈現和操作。

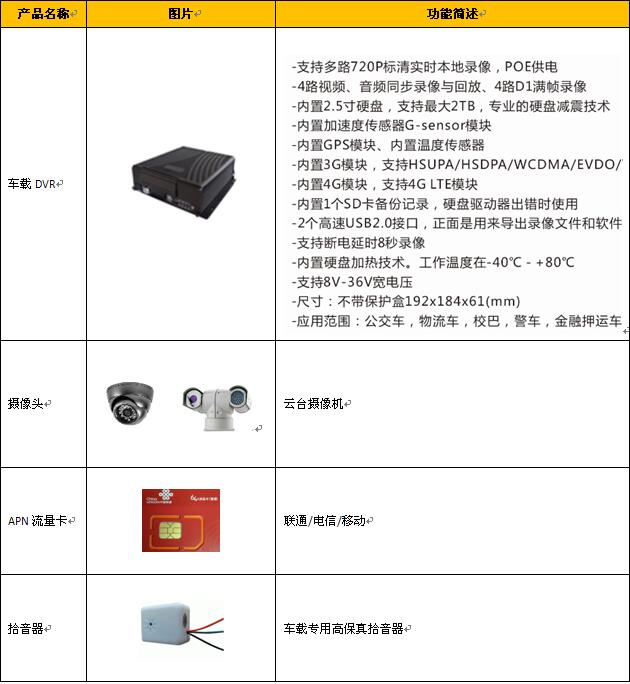

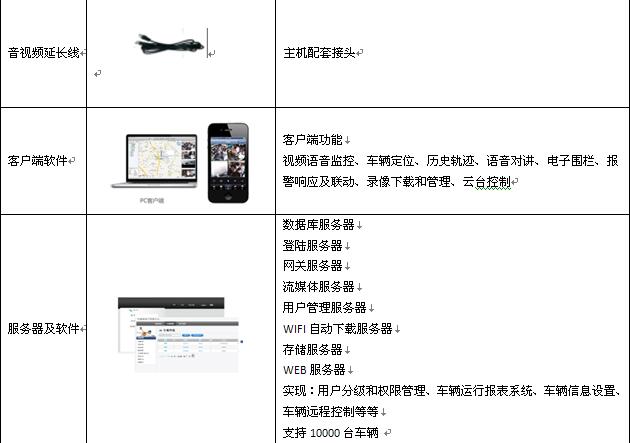

硬件構成
